EXCLUSIVIDADE AUTRON

SEGURANÇA E MELHOR CUSTO-BENEFÍCIO COM

CONECTORES ROTATIVOS MERCOTAC

SEGURANÇA E MELHOR CUSTO-BENEFÍCIO COM CONECTORES ROTATIVOS MERCOTAC ORIGINAIS

Conectores Rotativos Elétricos Mercotac

MAIS DE 40 ANOS DE EXCELÊNCIA

Os conectores rotativos elétricos da Mercotac oferecem conexão elétrica de resistência extremamente baixa.

A condutividade elétrica acontece através de um metal líquido que está ligado molecularmente aos contatos, permanecendo constante e inalterada durante a vida útil do conector.

Como funciona

O trem de exemplo ao lado é alimentado através do pequeno conector rotativo coaxial Mercotac no centro da mesa.

Demonstração de funcionamento

A energia é transmitida para a luz dentro do eixo rotativo enquanto simultaneamente o sinal de temperatura do termopar de dentro passa pelo conector Mercotac para a leitura do LED. Isso exemplifica uma aplicação típica de rolos aquecidos para equipamentos de embalagem, impressão e laminação.

Conectores Rotativos Elétricos Mercotac

Os conectores rotativos elétricos da Mercotac oferecem conexão elétrica de resistência extremamente baixa.

A condutividade elétrica acontece através de um metal líquido que está ligado molecularmente aos contatos, permanecendo constante e inalterada durante a vida útil do conector.

Como funciona

O trem de exemplo acima é alimentado através do pequeno conector rotativo coaxial Mercotac no centro da mesa.

Demonstração de Funcionamento

A energia é transmitida para a luz dentro do eixo rotativo enquanto simultaneamente o sinal de temperatura do termopar de dentro passa pelo conector Mercotac para a leitura do LED. Isso exemplifica uma aplicação típica de rolo aquecido para equipamentos de embalagem, impressão e laminação.

LINHA COMPLETA DISPONÍVEL

Os Conectores Elétricos Rotativos Mercotac possibilitam a transmissão de sinais elétricos por eixos em rotação.

A variedade de modelos possibilita a utilização nas mais diversas aplicações com elevada performance, confiabilidade e desempenho. Dentre suas aplicações destacam-se: Higiene e Limpeza, Farmacêutica, Gráfica, Têxtil, Couro e Alimentícia.

Principais part numbers à pronta-entrega

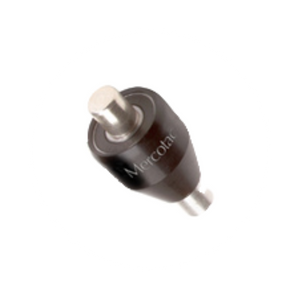

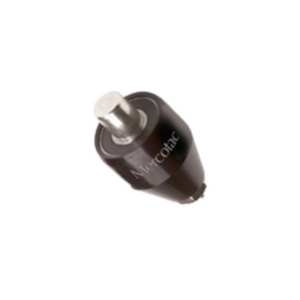

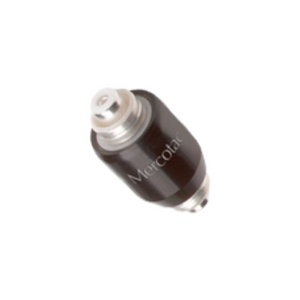

Família Coaxial

Para aplicações leves e de baixa potência, disponíveis com 1 polo de contato.

Conector Elétrico Rotativo
Exija Mercotac Original na sua Aplicação

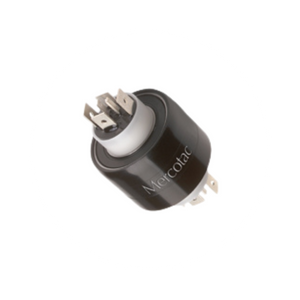

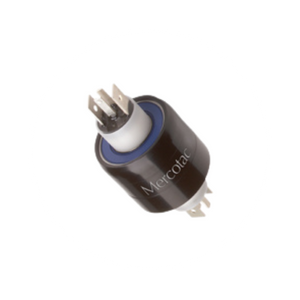

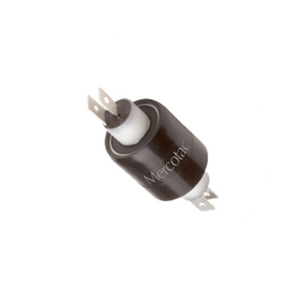

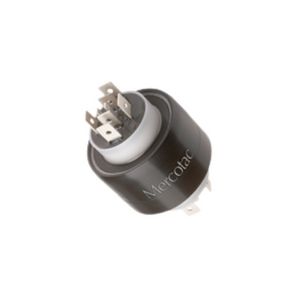

Família Modular

Dedicados à aplicações moderadas, de alta ou moderada potência, disponíveis de 1 a 8 polos de contato.

Acessórios 100% compatíveis e seguros

Acessórios

Acessórios originais modulares e coaxiais complementam a linha de produtos para atendimento completo.

CONFIE NA AUTRON

Somos uma equipe de profissionais focados em prover soluções inovadoras e com um alto valor agregado, com atuação nacional e internacional, assegurando aos nossos clientes significativos ganhos.

Autron Automação Ind. e Com Ltda, fundada em 1993, desenvolve soluções tecnológicas para o mercado industrial, agronegócio, terminais portuários e transporte ferroviário. Ao longo destes anos, inúmeras referências de fornecimentos foram conquistadas, consolidando assim nossa credibilidade e reputação como empresa confiável, séria e responsável.

Para saber mais sobre nós, visite nosso site completo.

Alguns de nossos clientes

Perguntas frequentes

Você pode aprender mais sobre Conectores Mercotac aqui

Os conectores rotativos Mercotac usam um princípio de design exclusivo, diferente do contato deslizante com escova de um anel deslizante. A conexão é feita através de uma poça de metal líquido ligado molecularmente ao contato, o que proporciona uma conexão estável e de baixa resistência.

Quando há rotação o fluido mantém a ligação elétrica entre os contatos sem nenhum desgaste. A seguir estão algumas das muitas razões pelas quais os conectores Mercotac são superiores aos anéis coletores.

Primeiro, ao contrário de um anel deslizante, os conectores Mercotac produzem quase zero ruído elétrico devido ao seu design exclusivo. Em segundo lugar, a resistência através do contato rotativo é inferior a um miliohm, o que é muito menor do que a resistência de um anel deslizante.

Terceiro, os conectores Mercotac não degradam o sinal ao longo do tempo, o que acontece com os anéis coletores. Quarto, anéis coletores requerem manutenção e os conectores Mercotac são isentos de manutenção. Quinto, os conectores Mercotac são mais compactos e custam muito menos do que os anéis deslizantes de igual capacidade.

Sim. O conector Mercotac é construído de forma robusta utilizando um rolamento de esferas vedado em um corpo de alumínio anodizado preto. As conexões elétricas são de latão ou cobre prateado para baixa resistência.

A bucha de montagem branca em ambas as extremidades dos conectores Mercotac maiores é de plástico isolante envasado com epóxi. Os conectores Mercotac são muito duráveis e compactos.

Sim. Além dos usos normais de corrente e tensão, os conectores Mercotac são ideais para transmissão de sinal e corrente de baixa tensão/baixa amperagem. Ao contrário dos anéis coletores de escova padrão, os conectores Mercotac usam metal líquido como condutor. Isso produz uma transmissão de sinal de ruído extremamente baixo semelhante ao sinal transmitido através de um fio sólido.

Isso torna os conectores Mercotac superiores aos anéis coletores de escova para transmissão de sinais e dados. A qualidade do sinal não se degrada e não é necessária a manutenção do conector Mercotac.

O número de condutores, tensão, amperagem e RPM determinarão qual modelo de conector Mercotac será necessário. Primeiro, decida o número de condutores necessários. Em seguida, consulte a página de especificações para determinar se uma unidade coaxial ou modular atenderá aos seus requisitos de amperagem, tensão e RPM. Observe: Embora os conectores Mercotac maiores sejam classificados para 30 amperes, eles funcionam igualmente bem para aplicações de sinal.

Os conectores rotativos Mercotac são projetados para montagem na extremidade do eixo rotativo em uma atitude vertical ou horizontal.O método de montagem depende do modelo Mercotac.

Os conectores Mercotac maiores normalmente são montados em um eixo oco ou colar na extremidade do dispositivo rotativo pela bucha plástica ou pelo corpo. O conector Mercotac pode ser fixado com um parafuso de fixação ou um sistema de grampo com fenda.

Os conectores Mercotac menores se conectam ao receptáculo elétrico e usam isso como montagem e conexão elétrica. Esses recipientes são serrilhados e projetados para serem encaixados por pressão em um orifício na extremidade do dispositivo giratório.

A excentricidade da montagem deve ser menor que . 005” TIR (expansão total indicada). O método preferível de montagem do conector Mercotac é com o corpo preto girando. Ambas as extremidades do Mercotac devem não ser rígidamente montadas; uma extremidade precisa flutuar livremente.

Se necessário, um braço de torque flutuante pode ser usado para evitar que a extremidade estacionária gire. Observe que os conectores Mercotac não são projetados para suportar qualquer carga.

Não, os conectores Mercotac têm uma parte superior e uma inferior. Uma seta na lateral de cada unidade específica no topo. Uma montagem vertical posicionaria o Mercotac com a seta apontando para cima.

Os conectores Mercotac podem ser montados na vertical ou em qualquer ângulo entre a vertical e 90 graus na horizontal. Isso permite praticamente qualquer atitude de montagem que seria necessária. No entanto, eles não podem ser montados com a seta apontando para baixo na horizontal ou de cabeça para baixo.

Todos os conectores Mercotac maiores com conexões de guia são fornecidos com desconexões push-on. Os conectores Coaxiais Mercotac menores usam plugs disponíveis separadamente para cada modelo ao qual os fios do cliente podem ser soldados.

Ao conectar os fios à extremidade flutuante estacionária do conector Mercotac, permita um comprimento suficiente para não puxar o conector. Não tente soldar os fios diretamente nos terminais Mercotac. Isso vai danificar as peças internas, fazendo com que o conector falhe e anulará a garantia.

Não. A tentativa de soldar os fios diretamente em um conector Mercotac irá superaquecer e danificar as peças internas, causar falha no conector e anular a garantia. Desconexões apropriadas estão disponíveis para conectores Mercotac e sempre devem ser usadas.

O modelo Mercotac de oito condutores é atualmente o maior conector disponível. Existem duas opções se forem necessários mais de oito condutores. Primeiro, se houver acesso a ambas as extremidades do eixo rotativo, dois conectores Mercotac podem ser usados. Isso aumentaria a quantidade de condutores disponíveis para um máximo de dezesseis.

Se isso não for possível, um conector Mercotac pode ser combinado com um anel deslizante padrão que possui um orifício no centro. O conector Mercotac seria usado para as conexões de sinal sensíveis e o slipring para quaisquer conexões de energia.

Depende de quão úmido ou corrosivo é o ambiente. Embora os conectores Mercotac sejam construídos com materiais resistentes à corrosão, eles podem não ser adequados para todas as aplicações, dependendo dos corrosivos aos quais estão expostos.

Também não são adequados para uso em ambientes “úmidos” sem proteção. Os conectores Mercotac estão disponíveis com rolamento de esferas de aço inoxidável para uso em ambientes úmidos ou corrosivos.

Recomendamos também o uso do acessório “Boot Kit” para proteção adicional com os modelos maiores. Isso aumenta a classificação de proteção IP do Mercotac para IP51.

Todos os conectores Mercotac são garantidos por um ano completo a partir da entrega. A expectativa de vida depende de vários fatores específicos da aplicação, como vibração, temperatura, RPM, excentricidade de montagem, etc. e, portanto, não pode ser prevista com precisão para todas as aplicações.

No entanto, sem vibração e todas as outras especificações dentro das tolerâncias, os conectores Mercotac normalmente oferecem anos de serviço sem problemas. Sob condições de teste controladas, eles normalmente duram mais de um bilhão de revoluções. Obviamente, os conectores Mercotac são totalmente isentos de manutenção.

Vibrações ou movimentos bruscos podem reduzir significativamente a vida útil do conector Mercotac ou até mesmo causar falhas. A vibração afasta o condutor de metal líquido da área de contato, o que pode causar canais abertos ou em curto. Se houver vibração na aplicação, uma montagem com isolamento de vibração deve ser usada para montar o conector Mercotac.

No momento, não oferecemos modelos com orifício de passagem no centro. Os conectores Mercotac são projetados para serem compactos para montagem na extremidade do eixo rotativo, o que os torna menos caros e mais duráveis.

De fato, qualquer extremidade pode ser conectada ao dispositivo rotativo. No entanto, é preferível montar o Mercotac de forma que o corpo gire.O corpo e a bucha inferior são pressionados juntos como uma unidade. A bucha superior (identificada pela seta “UP” no corpo) é montada em um rolamento de esferas e gira independentemente do corpo.

Por favor, veja o modelo giratório à esquerda que mostra o corpo e a bucha inferior girando com a bucha superior estacionária. Se uma unidade precisa ser montada verticalmente, abaixo do dispositivo giratório, a montagem do Mercotac pela bucha superior com o corpo flutuante estacionário é aceitável.

Não. Os conectores do Mercotac contêm mercúrio elementar que é regulamentado pela Restrição de Substâncias Perigosas (RoHS) da União Europeia. No entanto, esta diretiva não proíbe a importação e venda de peças industriais porque abrange apenas produtos elétricos e eletrônicos de consumo. Portanto, os conectores Mercotac ainda podem ser comprados e vendidos legalmente na Europa e em outras partes do mundo para aplicações que não sejam de consumo.

Obtenha mais informações sobre Conectores Mercotac, entre em contato com a Autron.

Atuamos com equipe especializada no entendimento das necessidades dos nossos clientes, desenvolvimento de soluções customizadas, elaboração de especificação técnica, projetos, treinamento e assistência técnica.
