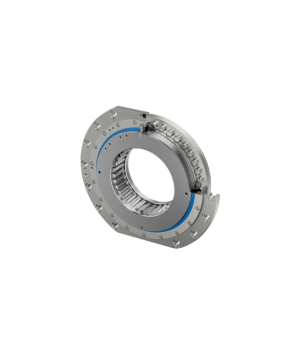

O TTXs é o design clássico do acoplamento tambor. Fabricado em anéis forjados, garante alto desempenho e melhor segurança operacional por seu design interno.
Apesar das dimensões de montagem serem padronizadas em todo o mundo, também estão disponíveis versões especiais dos TTXs, por exemplo com maior comprimento do cubo, dimensões especiais de montagem, vedações de viton e aço especial para aplicações de temperaturas intensas.
Geralmente usado como “mancal solto”, há também uma versão de “mancal fixo” disponível – os FTTXs sem capacidade de flutuação axial.
As conexões do eixo / cubo podem ter um ou mais rasgos de chaveta, ajuste por contração ou conexões estriadas.
Desenvolvido pela Malmedie na década de 50, o acoplamento de tambor é recomendado especialmente para a instalação no acionamento do tambor do cabo de guindastes e em esteiras transportadoras.
A família TTXs é o modelo atual dos acoplamentos de tambor da Malmedie, trazendo melhorias com relação aos modelos antigos como TT, RTT, NTT, TTX. O novo modelo oferece maior capacidade de torque, com maior segurança na operação e atende às demandas por maior desempenho com menor peso e espaços menores para instalação.
Os acoplamentos de tambor são utilizados para reduzir esforços no sistema de acionamento rígidos de tambores/dromos de cabos, funcionando como uma articulação para evitar os danos causados pelo desalinhamento e desgastes de elementos do sistema (tambor e redutor), assegurando maior segurança para o equipamento.
A transmissão de força se dá através de roletes, que são colocados nos orifícios formados pelas duas engrenagens de endentamento semicircular.
Um indicador fixado à tampa externa e marcas indicadoras no cubo do acoplamento permitem a monitoração externa do desgaste e da posição axial do corpo do acoplamento em relação ao cubo. Podem ser equipados opcionalmente com um indicador automático de desgaste, que envia um sinal para o PLC, visando facilitar a manutenção e aumentar a segurança.
